| Handyprobe |
| 查看：1953 發布日期：8/22/2018 4:33:56 PM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

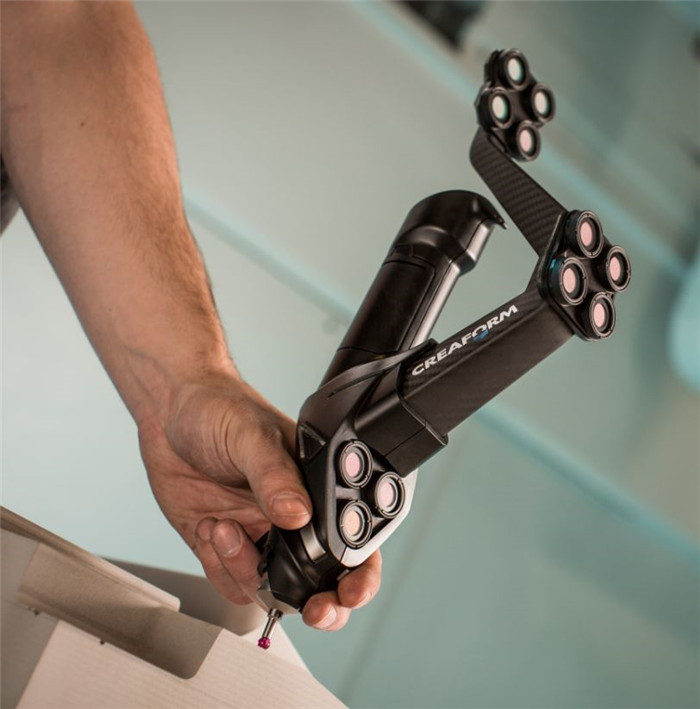

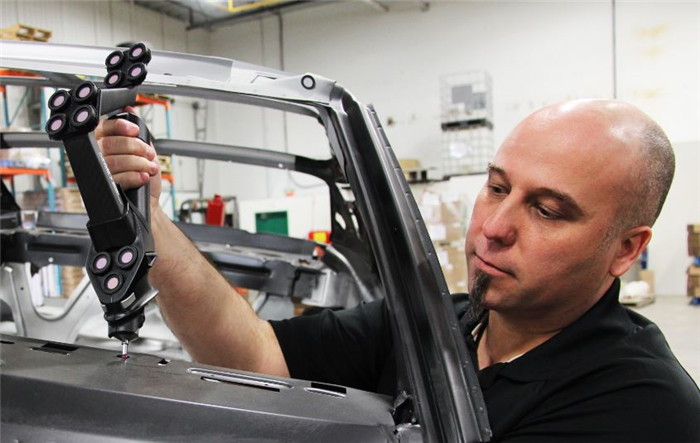

新一代手持式光學三坐標測量機 (PCMM) 便攜式3D測量技術可供制造商和生產商直接在生產車間使用，從而靈活、高效的大幅提升質量控制工作力度。HandyPROBE Next™ 便攜式CMM測量筆不易受環境變化的影響，可生成高精度的測量數據。便攜式CMM測量筆無需固定的測量設置，在車間環境中的表現遠遠優于傳統的便攜式CMM三坐標測量機。
HandyPROBE Next便攜式三坐標測量筆系統功能完備，可實時執行掃描與探測，也可進行被測部件上目標點之間的動態參考。C-Track 光學跟蹤器及無線探頭在測量過程中均可隨時移動，并生成同樣高質量的數據。HandyPROBE Next 便攜式光學三坐標測量筆專為滿足當今制造業對質量的高度要求而設計，具有無與倫比的靈活性，測量范圍相對其他便攜式CMM三坐標測量機更加廣泛。
逆向工程 •幾何實體的逆向工程（球面、柱面、平面）
•與 MetraSCAN 3D 光學 CMM 掃描儀結合使用時，可對混合部件（幾何與自由形態）執行更快更精確的逆向工程 優點及優勢
新增功能
•精度提高 2 倍 •連續測量 •測量范圍增加 16.6 m3 •設計結實耐用，確保車間硬件使用的可靠性 •具有多功能按鈕，與軟件交互更為簡便
TRUaccuracy:
•計量級測量：精度高達 0.020 mm、具有較高的重復性及可追蹤認證 •動態參考：通過光學反射器創建一個“鎖定”到部件本身的參照系，用戶因而可以在測量過程中隨意移動對象 •體積精度達 0.064 mm（ASME B89.4.22 標準） •單點重復性達 0.044 mm（ASME B89.4.22 標準） •現場校準步驟簡便，質量控制精度不受時間影響
TRUportability:
•便于在車間環境中使用 •便攜式 CMM：可輕松進入部件所在的任何位置 •便攜式 CMM 手提箱：可將系統、三腳架及配件裝入一只便攜式手提箱 •探頭與系統之間無物理鏈路，可將功能多樣性最大化
技術規格
(1) 校準球體工具直徑測量的典型值。 (2) 基于 ASME B89.4.22 標準。HandyPROBE Next 的探測器位于錐形插座中。各個點可從多個通路方向測量。將各個點的測量值分析為在 X、Y、Z 方向的一系列偏差（值 = 范圍/2）。 (3) 基于 ASME B89.4.22 標準。在 C-Track 工作范圍內借助可追蹤長度標準模型在不同位置和方向進行測量，來評估性能（值 = 最大偏差）。 (4) HandyPROBE Next 的體積精確度性能取決于測量時采用的工作范圍：9.1 m3 或 16.6 m3。 (5) 使用 MaxSHOT 3D 時，系統的體積精確度性能不可高于給定模型的默認體積精確度性能。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
