KSCAN-Magic系列是全球首款紅外+藍色激光計量級復合式三維掃描儀，標配五種工作模式：全球首創紅外平行激光大面幅掃描，藍色交叉激光高速掃描，藍色平行激光精細掃描，單束藍色激光深孔掃描，內置全局?jǐn)z影測量系統。
|
KSCAN-Magic系列復合式三維掃描儀技術規格
|
|
型號
|
KSCAN-Magic
|
KSCAN-MagicⅡ
|
|
掃描模式
|
高速掃描
|
22束交叉藍色激光線
|
26束交叉藍色激光線
|
|
精細掃描
|
7束平行藍色激光線
|
|

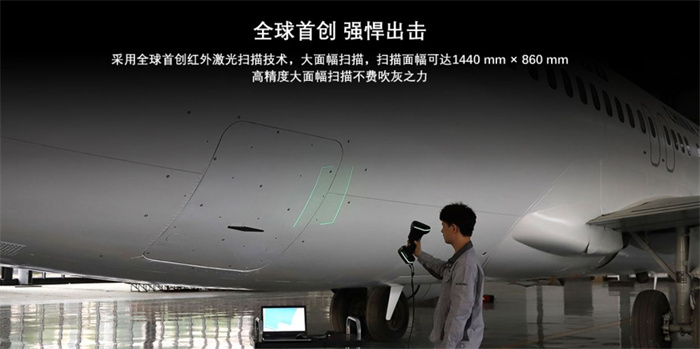

大面幅掃描
|
11束平行紅外激光線
|
|

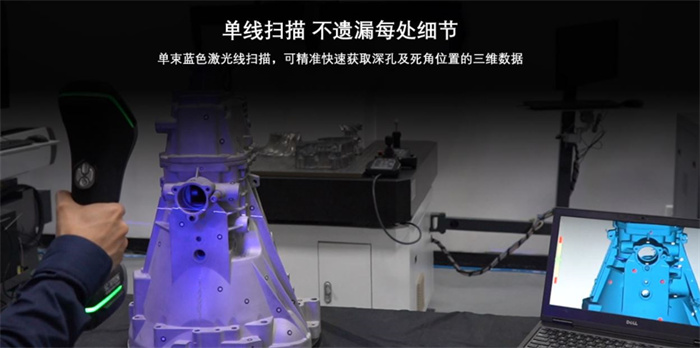

深孔掃描
|
額外1束藍色激光線
|
|

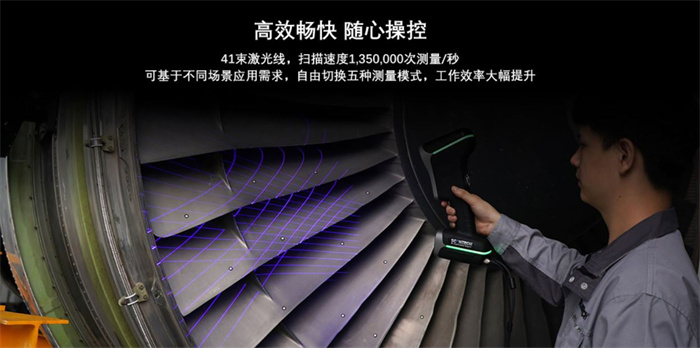

激光線數合計
|
41束
|
45束
|
|

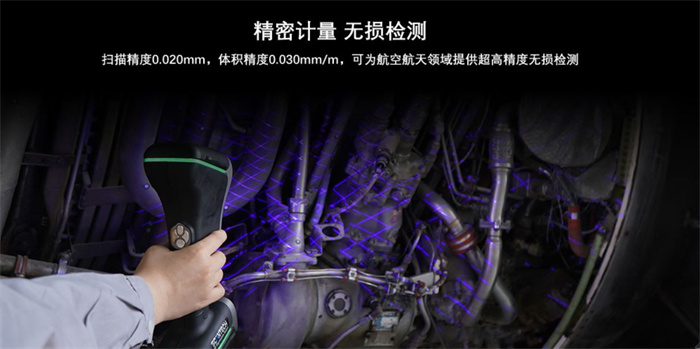

精度
|
0.020 mm
|
|
最高掃描速率
|
1,350,000次測量/秒
|
1,650,000次測量/秒
|
|
最大掃描面幅
|
1440 mm × 860 mm
|
|
攝影測量
|
是否選配
|
標配（內置）
|
|
面幅
|
3760 mm × 3150mm
|
|
景深
|
2500 mm
|
|
激光類別
|
ClassⅡ(人眼安全)
|
|

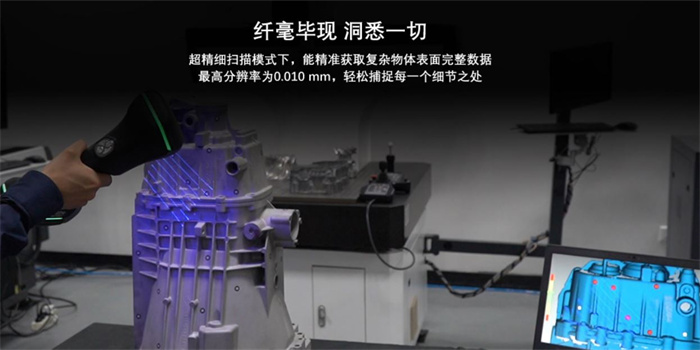

最高分辨率
|
0.010 mm
|
|
體積精度
|
標準
|
0.015 mm + 0.030 mm/m
|
|
高精（1）
|
0.015 mm + 0.020 mm/m
|
|
高精（2）
|
0.015mm + 0.015 mm/m
|
|
基準距
|
300 mm
|
|

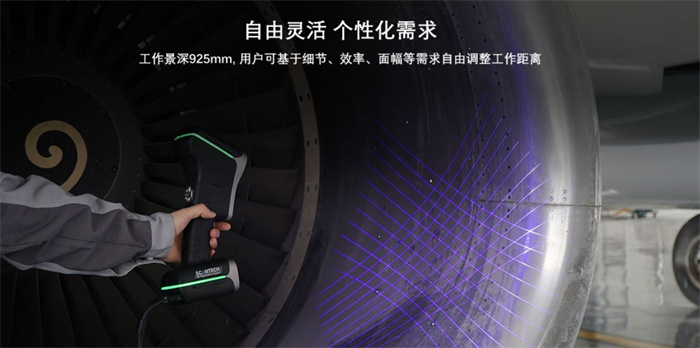

景深
|
925 mm
|
|

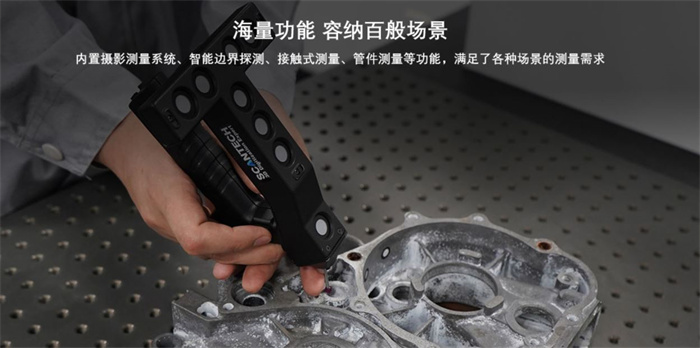

K-Probe光筆
|
是否選配
|
選配
|
|
單點重復性
|
0.030 mm
|
|
跟蹤頻率
|
60 hz
|
|
智能邊界探測模塊
|
是否選配
|
選配
|
|
邊界精度
|
0.030 mm
|
|
管件測量模塊
|
是否選配
|
選配
|
|
輸出格式
|
輸出YBC/LRA及補償值
|
|
輸出格式
|
.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制
|
|
工作溫度
|
-10~40°C
|
|
接口方式
|
USB 3.0
|
|
專利證書
|
CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1
|
（1）配備1m高精度標桿
（2）配備MSCAN-L15全局?jǐn)z影測量系統
*技術指標基于廠家標準和VDI/VDE2634第3部分標準

|
